复合片（PDC）
人造金刚石复合片(PDC)是一种专门应用于制造石油钻头的新型切割片。它是由多晶金刚石层和硬质合金衬底组合而成。见图片一：
图片一
PDC既具有硬质合金的抗冲击性，又具有金刚石的耐磨性，在中、软地层的石油钻探中得到广泛应用。详细情况参考以下规格尺寸表和应用示意图（图片二、三、四）
PDC规格尺寸表
|
类型 |
规格 |
T1 |
T2 |
|
PDC-0803 |
φ8.00X3.53 |
0.7-1mm |
1.5-2mm |
|
PDC-0808 |
φ8.00X8.10 |
0.7-1mm |
1.5-2mm |
|
PDC-1008 |
φ10.00X8.10 |
0.7-1mm |
1.5-2mm |
|
PDC-1108 |
φ11.00X8.10 |
0.7-1mm |
1.5-2mm |
|
PDC-1303 |
φ13.30X3.53 |
0.7-1mm |
1.5-2mm |
|
PDC-1308 |
φ13.44X8.10 |
0.7-1mm |
1.5-2mm |
|
PDC-1313 |
φ13.44X13.20 |
0.7-1mm |
1.5-2mm |
|
PDC-1608 |
φ16.00X8.10 |
0.7-1mm |
1.5-2mm |
|
PDC-1613 |
φ16.00X13.20 |
0.7-1mm |
1.5-2mm |
|
PDC-1908 |
φ19.05X8.10 |
0.7-1mm |
1.5-2mm |
|
PDC-1913 |
φ19.05X13.20 |
0.7-1mm |
1.5-2mm |
|
PDC-9408(方) |
9.4X9.4X8.10 |
0.7-1mm |
1.5-2mm |

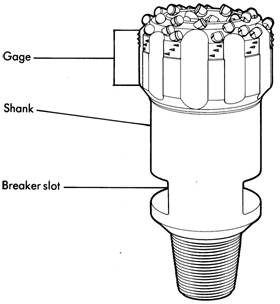

图片二
PDC

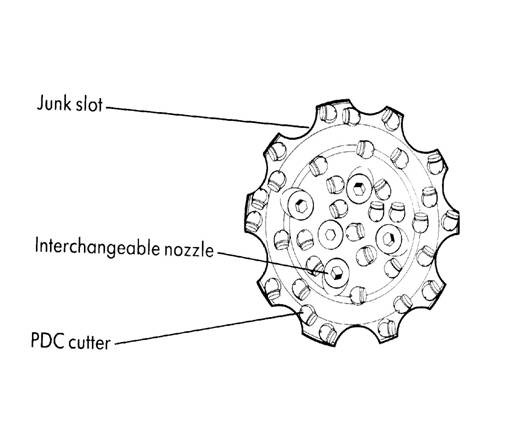

图片三
图片四
